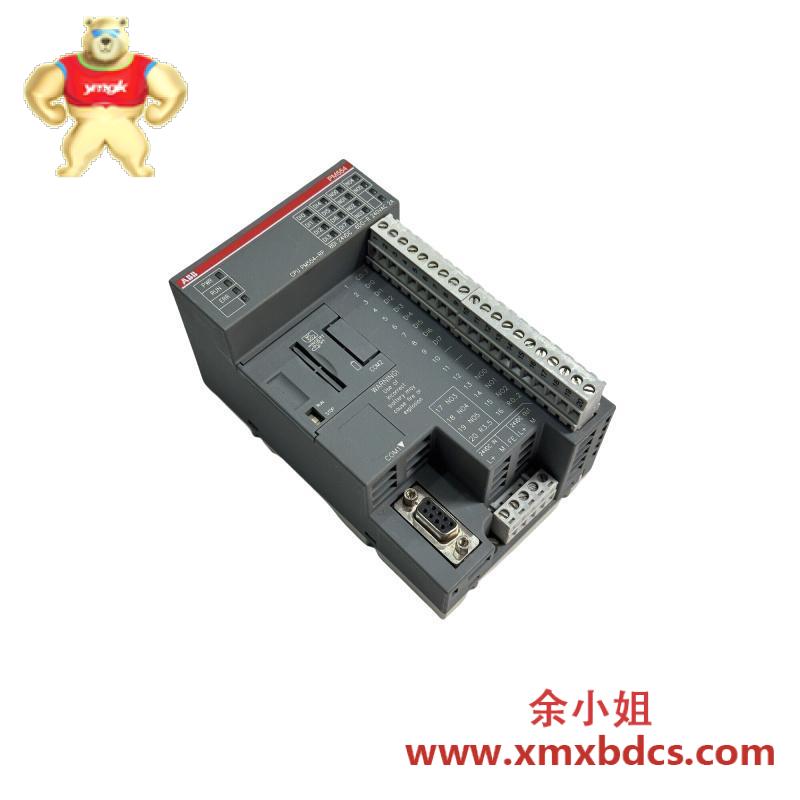

ABB PM554-RPThe PLC CPU模块

1. 案例简介

ABB PM554-RP-TH-E 是ABB AC500系列可编程逻辑控制器（PLC）的一款经济型、小型CPU模块，属于AC500-eCo系列。该模块采用螺钉端子连接，集成了基本通信接口和I/O扩展能力，专为小型机械自动化、楼宇控制、简单过程控制等应用而设计。它将处理器、电源和通信接口集成在一个紧凑的单元内，提供了一种高性价比、易于安装和编程的入门级控制解决方案，尤其适用于替代传统继电器控制柜或对成本和空间敏感的项目。

2. 核心参数

完整型号: PM554-RP-TH-E
- PM: 代表可编程逻辑控制器模块（Programmable Module）。
- 5: 系列标识，代表AC500系列。
- 54: CPU性能等级代码。54 通常代表该系列中基础性能的CPU。
- RP: R 表示本机集成继电器输出，P 表示本机集成晶体管输出。RP组合表示该CPU模块同时集成了继电器和晶体管两种类型的数字量输出（具体点数需查手册）。
- TH: T 代表采用螺钉端子排（Terrninal Block）进行连接。H 可能代表特定的硬件版本或附加功能。
- E: 通常代表标准版，符合标准市场要求。
关键规格:
- 工作内存: 通常为96 KB，用于存储用户程序和数据。
- 本机I/O:
  - 数字量输入（DI）: 通常为8点，24V DC，漏型/源型通用。
  - 数字量输出（DO）: 为继电器和晶体管混合输出，例如 4点继电器 (常开触点，如2A) 和 4点晶体管 (24V DC, 0.5A)。
- 通信接口:
  - 1 x RS232 端口：用于编程和调试。
  - 1 x RS485 端口：支持Modbus RTU主/从站协议，便于连接变频器、仪表等设备。
- 扩展能力: 支持通过扩展电缆连接有限的本地I/O扩展模块（如AC500-XC系列），扩展I/O点数。
- 编程软件: 使用ABB的 Automation Builder（AC500的集成开发环境）。
- 编程语言: 支持IEC 61131-3标准的所有语言（LD， FBD， IL， SFC， ST， CFC）。
- 电源电压: 宽范围直流输入，通常为 24V DC。

3. 操作步骤（系统设置与启动）

硬件安装：
- 使用DIN导轨夹将CPU模块卡装在标准35mm DIN导轨上。
- 将24V DC电源的正负极（L+/M）连接到模块顶部的电源端子，并确保极性正确。
I/O接线：
- 根据端子排图，将现场传感器（如按钮、接近开关）连接到 DI 端子。
- 将执行机构（如接触器线圈、指示灯）根据类型（交流/直流、电流大小）分别连接到继电器输出或晶体管输出端子。
- 重要：为继电器输出的感性负载（如线圈）并联RC吸收回路或压敏电阻；为晶体管输出并联续流二极管。
软件组态与编程：
- 在Automation Builder中新建项目，选择正确的CPU型号 PM554-RP-TH-E。
- 根据需要，在硬件配置中添加本地扩展模块。
- 使用梯形图（LD）或其他语言编写控制逻辑。
- 配置RS485端口的通信参数（波特率、地址、协议）。
连接与下载：
- 使用编程电缆（通常是RS232转USB）连接PC和CPU的RS232端口。
- 将硬件组态和程序编译后下载到CPU。
- 将CPU模式开关拨至 RUN 位置，观察状态指示灯，开始运行程序。

4. 安装注意事项

电源要求：
- 必须使用稳定、隔离的24V DC开关电源。电源容量需满足CPU模块、扩展模块及所有连接的传感器和执行器的总电流需求，并留有至少20%的余量。
- 确保电源的保护接地（PE）可靠连接。
I/O负载与保护：
- 严禁超载：严格遵守继电器和晶体管输出的额定电流（如继电器2A，晶体管0.5A）。对于大电流负载，必须通过中间继电器过渡。
- 输出保护：必须为所有感性负载（电磁阀、接触器、继电器线圈）安装浪涌抑制器（交流负载用RC，直流负载用二极管），并尽可能靠近负载安装，以保护CPU内部输出触点或晶体管。
接线规范：
- 使用合适的工具将导线牢固压接在螺钉端子下，防止虚接或脱落。
- 强电（如220V AC通过继电器输出控制）与弱电（24V DC信号）导线应分开走线，保持距离或垂直交叉。
- RS485通信应使用屏蔽双绞线，并将屏蔽层在控制器端单点接地，终端设备处悬空。
环境与散热：安装在通风良好的控制箱内，避免高温、高湿、腐蚀性环境和强烈振动。

5. 日常维护

状态指示灯监控：
- RUN (绿色): 常亮表示运行模式，闪烁表示停止模式。
- ERR (红色): 点亮表示硬件或软件故障，需连接软件查看诊断信息。
- I/O点指示灯：每个DI和DO都有对应的LED，便于快速诊断信号状态。
定期检查：
- 检查电源电压是否稳定在24V DC。
- 检查所有接线端子有无松动、发热、氧化现象。
- 检查继电器触点（如有频繁通断）是否有电蚀痕迹，必要时更换。
程序与数据备份：
- 定期将完整的项目文件（包括硬件配置和程序）备份到安全的存储介质中。
- 记录所有关键的通信参数和IP地址（如配置了以太网模块）。
软件诊断：
- 定期连接Automation Builder，在线查看诊断缓冲区，获取系统运行状态和潜在警告信息。
备件管理：为关键控制系统储备同型号CPU模块作为备件。更换备件后，需下载完整的项目文件。
