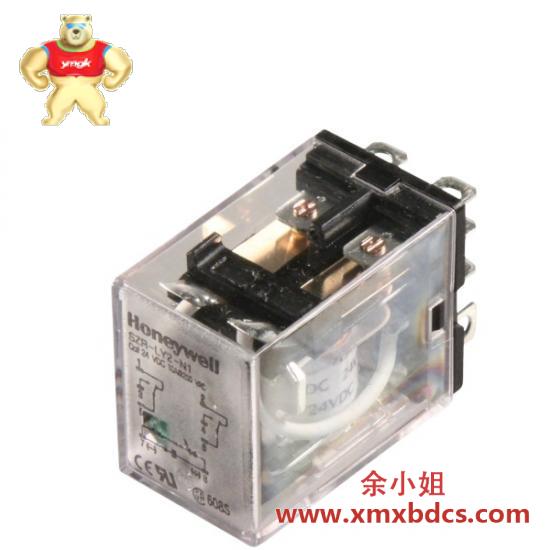

霍尼韦尔 SZR-LY2-N1 110VAC 电源继电器
霍尼韦尔 SZR-LY2-N1 110VAC 是一款工业级 小型功率继电器（Miniature Power Relay），属于 Honeywell 的 SZ 系列（原为日本 Matsushita / NAIS 品牌，后由霍尼韦尔整合）。该继电器广泛应用于 HVAC（暖通空调）、楼宇自控、工业控制柜、锅炉系统及小型电机控制等场景。
一、案例简介
霍尼韦尔 SZR-LY2-N1 110VAC 是一款工业级 小型功率继电器（Miniature Power Relay），属于 Honeywell 的 SZ 系列（原为日本 Matsushita / NAIS 品牌，后由霍尼韦尔整合）。该继电器广泛应用于 HVAC（暖通空调）、楼宇自控、工业控制柜、锅炉系统及小型电机控制等场景。典型应用包括：
- 控制 110VAC 风机启停；
- 作为 PLC 输出模块的中间放大继电器，驱动接触器线圈；
- 在安全回路中实现信号隔离与电平转换。
其紧凑结构、高电气寿命和可靠触点性能，使其成为替代 Omron LY2、Finder 34 等通用继电器的常用选择。
二、主要技术参数
| 项目 | 参数 |
|---|---|
| 型号 | SZR-LY2-N1 |
| 线圈电压 | 110 VAC（50/60 Hz） |
| 触点配置 | 2 组转换触点（2 Form C / DPDT） |
| 触点材料 | AgCdO（银氧化镉）或 AgSnO₂（环保型，视批次而定） |
| 额定负载（电阻性） | – AC：5 A @ 250 VAC – DC：5 A @ 30 VDC |
| 最大开关电压 | 250 VAC / 125 VDC |
| 电气寿命 | ≥ 100,000 次（在额定负载下） |
| 机械寿命 | ≥ 10,000,000 次 |
| 动作时间 | ≤ 15 ms |
| 释放时间 | ≤ 10 ms |
| 绝缘强度 | 线圈与触点间：4,000 VAC（1 min） |
| 安装方式 | 标准 8 脚 PCB 插座（兼容 LY2 底座，如 PTF08A）或直接焊接 |
| 防护等级 | IP20（需安装于控制柜内） |
| 工作温度 | -40°C 至 +70°C |
三、操作步骤
- 选型确认：
- 核实控制电压为 110VAC（非 DC）；
- 确认负载电流 ≤ 5A（若控制接触器线圈，需核算启动电流）。
- 安装底座（推荐）：
- 将 PTF08A 或 LY2 兼容插座 固定在 DIN 导轨或面板上；
- 按接线图连接线圈端子（A1/A2）与触点端子（如 11-12-14, 21-22-24）。
- 插入继电器：
- 对准引脚方向（缺口对齐），垂直插入底座；
- 听到“咔嗒”声表示到位。
- 接线与测试：
- 线圈接入 110VAC 控制回路（如 PLC 输出 → 继电器线圈 → N）；
- 触点接入被控负载回路；
- 上电后观察 LED 是否点亮（表示线圈得电）；
- 用万用表通断档验证触点是否正常切换。
四、安装注意事项
- 电压匹配：严禁将 110VAC 继电器接入 220VAC 或 DC 回路，否则会烧毁线圈。
- 负载类型适配：
- 若控制感性负载（如接触器、电机），建议在触点两端并联 RC 吸收电路 或 压敏电阻，以抑制电弧、延长寿命。
- 散热空间：多只继电器并排安装时，建议间隔 ≥5 mm，防止温升叠加。
- 接线牢固：使用合适线径（建议 0.5–1.5 mm²），避免虚接导致发热。
- AC 线圈无极性：A1/A2 可任意接 L/N，但建议 A1 接相线（L），便于断电检修。
- 禁止直接插 PCB 高频振动环境：若用于振动设备，必须使用带锁扣的插座或灌封固定。
五、日常维护建议
- 定期目视检查：
- 观察 LED 是否正常亮灭；
- 检查外壳有无焦痕、变形或异味。
- 触点状态评估：
- 若负载启动困难或触点粘连，可能因电弧烧蚀导致接触电阻增大；
- 可用微欧计测量触点导通电阻（应 < 100 mΩ）。
- 清洁保养：
- 断电后用干燥压缩空气吹扫灰尘，禁止用湿布或溶剂擦拭。
- 更换周期参考：
- 在频繁开关（>10 次/小时）工况下，建议每 3–5 年预防性更换；
- 关键安全回路建议采用冗余设计或定期功能测试。
- 故障处理：
- 线圈不吸合：查电源、接线、线圈是否开路（正常阻值约 2–4 kΩ）；
- 触点不通：查是否烧蚀粘死或机械卡滞；
- LED 不亮但触点动作：LED 损坏，不影响功能，可继续使用或更换。
