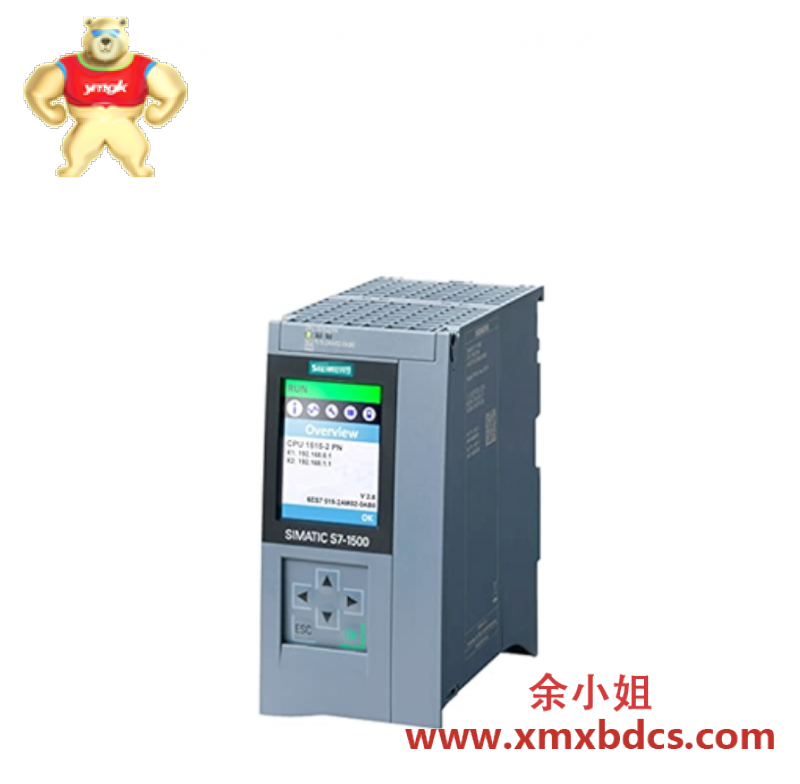

西门子 SIMATIC S7-1500 CPU 1515-2 PN 中央处理器

SIMATIC S7-1500 CPU 1515-2 PN 是西门子新一代高性能可编程逻辑控制器（PLC）的核心处理单元，广泛应用于中大型自动化系统。典型应用场景包括：

汽车制造焊装/涂装生产线的分布式控制；
食品饮料灌装线的高速同步与配方管理；
水务处理厂的 SCADA 系统主站，集成远程 I/O 站（如 ET 200MP）；
包装机械中的运动控制协调（配合 SINAMICS 驱动器）。
该 CPU 集成双 PROFINET 接口，支持 IRT 实时通信、OPC UA 服务器及 Web 诊断功能，满足工业 4.0 对开放性、实时性与信息安全的需求。

项目	参数说明
型号	6ES7 515-2AM01-0AB0（订货号） CPU 1515-2 PN
系列	SIMATIC S7-1500
工作存储器	500 KB（用于程序），2 MB（用于数据）
位指令执行时间	30 ns
集成接口	2 个 PROFINET IO 控制器/设备接口（RJ45） – 支持 MRP/MRPD 冗余协议 – 支持 IRT（等时同步模式） – 集成 4 端口交换机（Port 1 可独立配置）
最大扩展能力	– 最多 32 个模块（本地机架） – 最多 64 个 PROFINET 设备（每接口） – 最多 8 个 HMI 连接
运动控制	支持最多 128 个轴（通过 PROFINET 或 PTP）
通信协议	PROFINET IO、S7 通信、OPC UA（服务器）、Web Server、Modbus TCP（需库）
安全功能	支持 F-CPU 功能（需使用 CPU 1515F-2 PN），本型号为标准型
诊断与维护	– 集成 Web 服务器（可通过浏览器访问诊断信息） – 支持 Trace 功能（变量过程追踪） – LED 指示：STOP/RUN、ERROR、LINK/ACT、MAINT
电源需求	背板供电（由 PS 电源模块提供 24 V DC）
尺寸（W×H×D）	35 mm × 147 mm × 129 mm（标准模块宽度）
防护等级	IP20（仅限安装于控制柜内）
工作温度	0°C 至 +60°C

硬件安装：
- 将 CPU 1515-2 PN 插入 S7-1500 导轨，右侧连接 PS 电源模块；
- 左侧可连接 PM 电源或直接接地；
- 使用 U 型连接器（背板总线）确保模块间通信可靠。
网络连接：
- X1 接口：连接 HMI、工程师站或上位 SCADA；
- X2 接口：连接分布式 I/O（如 ET 200MP）或驱动器（如 SINAMICS G120）。
软件配置（TIA Portal）：
- 在 TIA Portal V16/V18 中创建新项目，添加 CPU 1515-2 PN；
- 设置 PROFINET 名称与 IP 地址（如 192.168.0.1）；
- 组态 I/O 模块、HMI、驱动器等设备；
- 编写 PLC 程序（LAD/FBD/SCL），启用 Web 服务器或 OPC UA（在“属性 > 常规 > Web 服务器”中激活）；
- 下载硬件组态与程序至 CPU。
调试与监控：
- 通过 TIA Portal 在线查看变量、强制 I/O；
- 在浏览器输入 CPU IP 地址，访问 Web 页面查看模块状态、诊断缓冲区；
- 使用“Trace”功能记录高速信号变化（如编码器脉冲）。

必须使用 S7-1500 专用导轨：不可与 S7-300 导轨混用。
PROFINET 线缆要求：
- 使用工业级屏蔽 Cat5e 或更高网线；
- 屏蔽层在两端通过 RJ45 金属外壳良好接地；
- IRT 应用建议使用绿色工业电缆（如西门子 6XV1840-2AH10）。
散热空间：CPU 左右两侧至少预留 25 mm 空间，顶部 40 mm，确保自然对流散热。
避免强干扰源：远离大功率变频器、电焊机，必要时加装金属隔板。
固件版本匹配：TIA Portal 版本需 ≥ CPU 固件要求（如 V2.9 CPU 需 TIA V18 SP1）。
禁止带电插拔：虽支持部分模块热插拔，但 CPU 严禁带电更换。

定期备份项目：包括硬件组态、程序、HMI 画面及网络设置。
监控诊断缓冲区：每周检查是否有“通信超时”、“I/O 访问错误”等警告。
清洁与散热：每 6 个月用干燥压缩空气清除模块表面灰尘，防止过热降频。
Web 诊断利用：非工程师人员可通过浏览器快速查看 CPU 状态（无需 TIA Portal）。
固件升级：关注西门子官网安全公告，及时升级以修复漏洞（如 CVE 补丁）。
故障应急处理：
- 若 CPU 进入 STOP，查看 MAINT LED 闪烁代码或通过 Web 页面读取诊断详情；
- 可通过 MRES 模式复位存储卡（需谨慎操作，会清除程序）。
