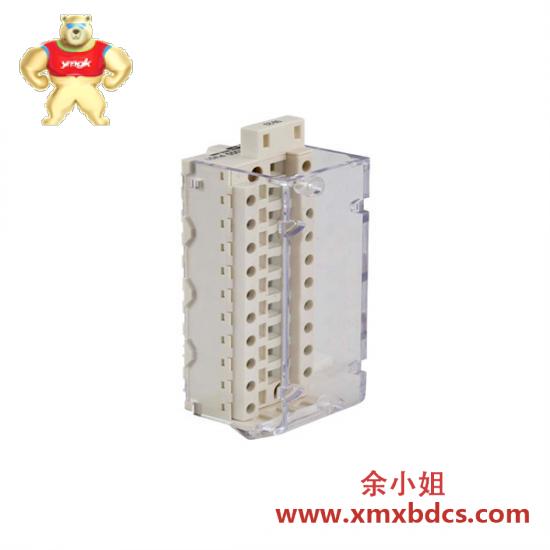

施耐德 Schneider BMXFTB2000 20路可拆卸连接端子块
BMXFTB2000 是施耐德 Modicon M340 系列 PLC 中的一款 20 路可拆卸式弹簧端子连接基座（Terminal Block Base），用于为 M340 I/O 模块（如 BMXDDI1602、BMXAMM0600 等）提供现场接线接口。该模块广泛应用于水处理、能源管理、包装机械及楼宇自动化等中小型控制系统中。
一、案例简介
BMXFTB2000 是施耐德 Modicon M340 系列 PLC 中的一款 20 路可拆卸式弹簧端子连接基座（Terminal Block Base），用于为 M340 I/O 模块（如 BMXDDI1602、BMXAMM0600 等）提供现场接线接口。该模块广泛应用于水处理、能源管理、包装机械及楼宇自动化等中小型控制系统中。典型应用场景包括：
- 连接数字量输入模块，采集水泵启停状态、阀门限位开关信号；
- 配合模拟量输出模块，驱动调节阀或变频器；
- 在控制柜内实现快速、可靠的现场线缆接入与模块更换，无需重新接线。
BMXFTB2000 的“可插拔端子”设计大幅提升了维护效率，是 M340 系统模块化与灵活性的重要体现。
二、主要技术参数
| 项目 | 参数说明 |
|---|---|
| 型号 | BMXFTB2000 |
| 适用系统 | Modicon M340 PAC（可编程自动化控制器） |
| 功能 | 20 路弹簧压接式端子基座（用于 M340 标准 I/O 模块） |
| 端子类型 | Push-in 弹簧端子（支持单股/多股导线，无需冷压端头） |
| 导线规格 | 0.08 – 2.5 mm²（AWG 28 – 14） |
| 额定电压 | 300 V AC/DC（符合 IEC 61131-2） |
| 额定电流 | 6 A（每通道） |
| 绝缘材料 | 阻燃聚酰胺（UL 94 V-0） |
| 安装方式 | 直接卡装在 M340 机架上，与 I/O 模块垂直插接 |
| 防护等级 | IP20（仅适用于控制柜内安装） |
| 工作温度 | -25°C 至 +70°C |
| 配套模块 | 所有标准宽度 M340 I/O 模块（如 BMXDDI1602、BMXDAI0400、BMXAMM0600 等） |
三、操作步骤
- 安装基座：
- 将 BMXFTB2000 对准 M340 机架槽位，向下按压直至卡扣锁紧；
- 确保基座与背板接触良好，无歪斜。
- 接线：
- 剥去导线绝缘层约 8–10 mm；
- 将裸线垂直插入对应端子孔（无需工具），弹簧自动夹紧；
- 轻拉线缆确认已牢固锁定。
- 插入 I/O 模块：
- 将 M340 I/O 模块（如 BMXDDI1602）对准 BMXFTB2000 上方插槽；
- 垂直向下按压，直至模块完全就位并发出“咔嗒”声。
- 更换模块（不断线）：
- 向上提拉模块顶部拉环，将 I/O 模块拔出；
- 插入新模块，现场接线保持不变，实现“热维护”（需系统允许停用该模块）。
四、安装注意事项
- 仅适用于 M340 标准 I/O 模块：不可用于高密度模块（如 BMXDAI0800 需用 BMXFTB2820）。
- 禁止带电插拔 I/O 模块：虽端子不断电，但插拔可能引起信号抖动，建议在 STOP 模式下操作。
- 导线处理规范：
- 多股线建议使用预绝缘端头（非强制，但可提升可靠性）；
- 禁止线芯外露过长，防止相邻端子短路。
- 散热与间距：
- 高密度安装时，确保模块间留有 ≥5 mm 间隙；
- 避免靠近大功率发热元件（如电源、接触器）。
- 振动环境加固：在高振动场合（如风机旁），建议使用带锁扣端子或额外捆扎线缆。
- 接地要求：控制柜必须可靠接地，BMXFTB2000 金属支架通过机架实现接地。
五、日常维护建议
- 定期检查端子紧固性：每 6–12 个月轻拉线缆，确认无松脱（尤其在频繁启停设备中）。
- 清洁保养：用干燥压缩空气清除端子积尘，禁止使用液体清洁剂。
- 目视检查：查看端子有无烧蚀、变色、塑料变形等过热迹象。
- 模块拔插寿命：弹簧端子设计寿命 ≥ 50 次插拔，频繁更换建议备足基座。
- 故障隔离：若某通道失效，可：
- 将导线换至备用端子（如有）；
- 更换 I/O 模块验证是否为模块故障；
- 使用万用表测量端子通断，排除线缆问题。
- 备件管理：BMXFTB2000 为通用配件，建议在项目备件清单中常备 2–3 件。
