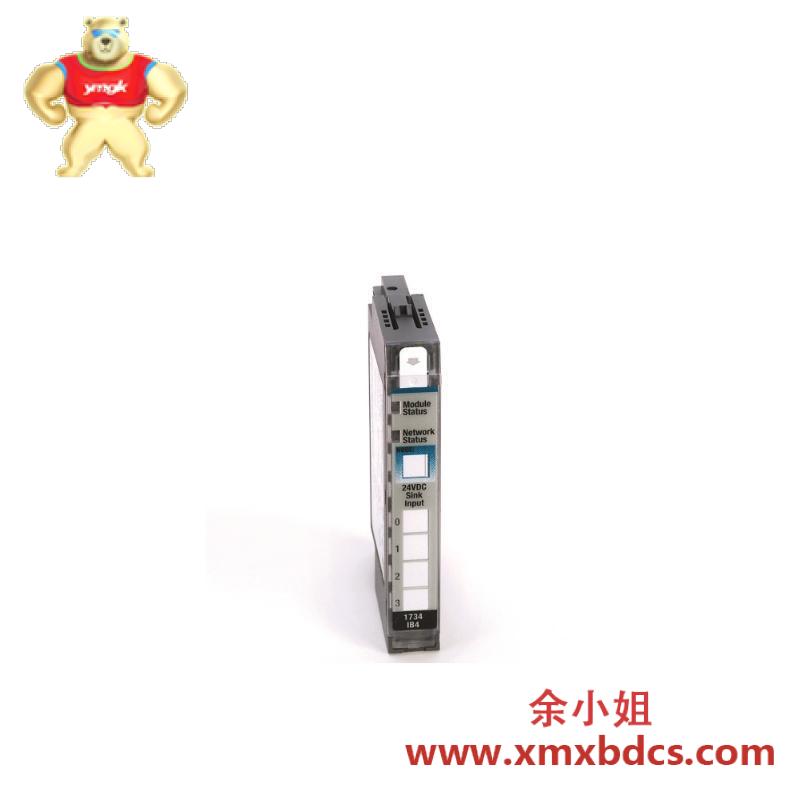

AB 1734-IB2 数字量输入模块

1. 案例简介

Allen-Bradley 1734-IB2 是 Point I/O 系列的一款 2点直流漏型（Sinking）数字量输入模块。该系列以其高度模块化、结构紧凑和易于安装的特点而著称，是构建分布式I/O系统的理想选择。IB2模块专门用于连接现场的直流接近开关、光电传感器、按钮、触点等设备，将这些设备的开关状态（“通”或“断”）转换为控制器可识别的24V DC电平信号。其突出的特点是每个通道独立隔离，并支持高分辨率的诊断功能，非常适合需要高可靠性和详细状态反馈的自动化应用，如装配线、包装机、物料搬运等。

2. 核心参数

完整型号: 1734-IB2
- 1734: Point I/O 系列产品的标准前缀。
- I: 代表 Input（输入模块）。
- B: 代表输入类型为 24V DC，漏型（Sinking）。
- 2: 代表 2个独立的输入通道。
关键规格:
- 输入点数: 2点，相互隔离。
- 输入类型: 直流漏型（Sinking）。当现场传感器输出（晶体管PNP型）为“ON”时，电流从模块流入传感器（Sink Current）。
- 额定输入电压: 24V DC（典型值，支持一定范围如10-31V DC）。
- 输入电流: 典型值 5 mA @ 24V DC。
- 逻辑电平:
  - “ON” 状态： ≥ 10V DC，最大电流 ≤ 2.5 mA。
  - “OFF” 状态： ≤ 5V DC，最大电流 ≤ 1.0 mA。
- 响应时间: ≤ 1.0 ms（典型）。
- 隔离:
  - 通道间隔离: 1500V AC 持续1分钟。
  - 通道对总线隔离: 500V AC 持续1分钟。
- 诊断功能:
  - 现场电源丢失检测。
  - 模块状态指示：通过模块前盖内的可组态双色LED（绿色/红色）显示每个通道及整体模块状态。
- 接线方式: 通过可插拔的 1734-TB 系列端子块进行螺钉接线或弹簧夹接线。

3. 操作步骤（组态与使用）

系统组装：
- 将IB2模块连接到Point I/O 适配器模块（如1734-AENT/B/C， -POINT I/O GuardLogix）的右侧，或与其他Point I/O模块串联，形成I/O站。
- 将对应的端子块插入模块前端的连接器并锁紧。
软件组态（在Studio 5000或RSLogix 5000中）：
- 在I/O配置中，添加Point I/O适配器模块。
- 在适配器下，选择对应的插槽，从列表中添加 1734-IB2 模块。
- 软件会自动分配输入数据到控制器标签（如 Local:1:I.Data.0 和 .1）。
参数设置：
- 在模块属性中，可对每个通道进行高级配置：
  - 启用/禁用。
  - 故障状态：设置当模块与适配器通信丢失时，通道的默认值（0， 1或保持最后状态）。
  - 事件触发：配置输入状态变化时是否产生诊断事件。
现场接线：
- 根据端子块图，将 24V DC 现场电源正极（+Vs）连接到现场传感器的一端。
- 将传感器的输出线连接到模块的输入通道端子（如 In0）。
- 将模块的公共端（Com）连接到 24V DC 电源的负极（0V）。
测试：
- 下载配置到控制器。
- 触发现场传感器，在软件中在线监控对应的输入标签位，观察状态变化是否与传感器动作一致。同时观察模块通道指示灯的颜色（绿色=ON，红色=故障/断开，熄灭=OFF）。

4. 安装注意事项

电源选择与保护：
- 必须为输入点提供干净、稳定的24V DC现场电源，并与逻辑电源隔离，以减少噪声干扰。
- 建议在每个输入回路或电源总线上安装保险丝（如0.5A速熔型）进行短路保护。
接线与隔离：
- 由于通道间隔离电压高，不同通道可以连接来自不同隔离电源的传感器，但必须确保所有电源的参考地（0V）电位一致，避免形成环流。
- 对于长距离布线，建议使用双绞线以增强抗噪性。
传感器匹配：
- 确认现场传感器为 PNP型（源极输出），与模块的漏型（Sinking）输入相匹配。连接NPN型传感器将导致逻辑状态相反。
- 对于两线制传感器，需注意其残余漏电流（当“OFF”时）必须低于模块的“OFF”状态最大电流（通常≤1.0 mA），否则可能导致误触发。
环境与间距：模块设计用于密集安装，但仍需确保在封闭的机柜内有适当的通风。

5. 日常维护

状态指示灯监控：
- 定期巡检，通过模块前盖的窗口观察每个通道的 LED状态，这是最快速的诊断手段。
- 绿色稳定 = 输入接通。
- 绿色闪烁 = 输入接通但被组态为禁用。
- 红色稳定 = 现场电源丢失或模块内部故障。
- 熄灭 = 输入断开或未上电。
定期检查：
- 检查端子块接线是否松动。
- 检查现场电源电压是否稳定在24V DC。
软件诊断：
- 在Studio 5000中，定期查看 “模块诊断” 信息，检查有无通信错误或通道故障报警。
清洁：断电后，用干燥压缩空气清洁模块表面灰尘。
备件管理：储备同型号模块及配套端子块。更换模块时，需注意：
1. 记录原模块的槽位和通道组态。
2. 更换后需重新下载硬件组态或确认新模块的组态与之前一致。
